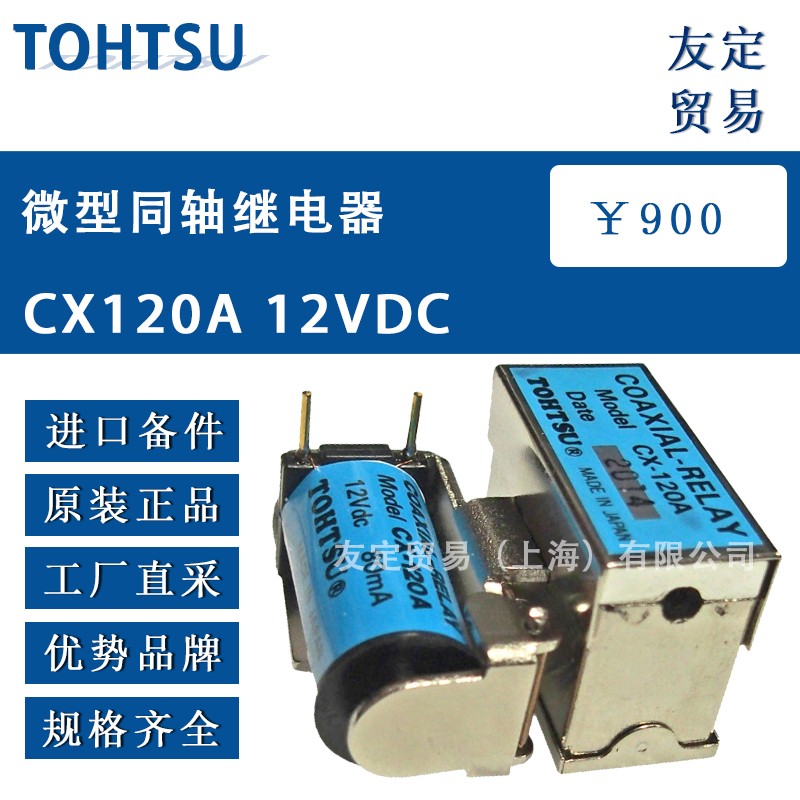

日本TOHTSU CX120A 12VDC微型同轴继电器是一款高性能的继电器产品，广泛应用于高频信号切换领域。以下是对该产品的详细介绍：

一、基本参数

• 品牌：TOHTSU（东京通商）

• 型号：CX-120A

• 线圈电压：12V DC

• 触点形式：单刀双掷（SPDT）

• 额定电压：24V（触点额定电压）

• 额定电流：0.16A

• 线圈功率：4W

• 线圈电阻：150Ω±10%

• 重量：约70克

二、技术规格

• 频率范围：高达1000MHz，适用于高频信号传输

• 插入损耗：

• @1000MHz: 0.25dB

• @500MHz: 0.2dB

• @150MHz: 0.1dB

• @50MHz: 0.05dB

• 驻波比：

• @1000MHz: 1.4

• @500MHz: 1.3

• @150MHz: 1.1

• @50MHz: 1.05

• 隔离度：

• @1000MHz: 29dB

• @500MHz: 40dB

• 切换时间：

• 下降时间：15毫秒（典型值）

• 上升时间：20毫秒（典型值）

• 压差：3Vdc分钟（可能是指最小驱动电压差）

• 温度范围：-25°C至+50°C

三、物理特性

• 连接方式：带三个电缆连接器（5mm电缆、RG-58或类似）

• 安装方式：螺钉安装（2个螺钉）

四、其他信息

• 预期寿命：至少1,000,000次启动

• 防护特征：敞开式

• 功率类型：小功率继电器

• 材质：不锈钢

五、应用场景

日本TOHTSU CX120A 12VDC微型同轴继电器由于其高频性能和稳定的电气特性，特别适用于需要高频信号切换的场合，如通信、广播、测试测量、工业自动化控制系统等领域。

综上所述，日本TOHTSU CX120A 12VDC微型同轴继电器是一款性能优越、适用于高频信号切换的高性能继电器产品。
